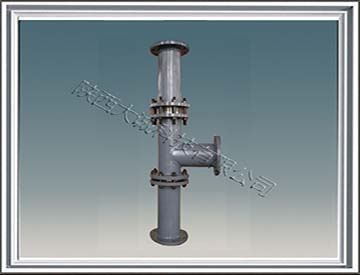

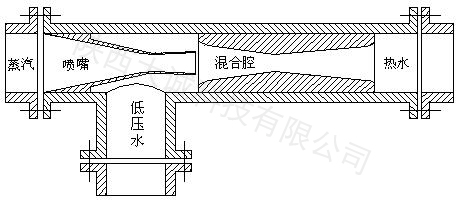

超音速升壓加熱裝置

，免去維護工作量和維護費用，從而能保證設備長周期可靠運行。

4. 設計參數

4.1. 進口蒸汽壓力：≥0.2MPa(表壓)

4.2. 進口蒸汽流量：0.2-15t/h

4.3. 進口冷水壓力：≥0.1MPa(表壓)

4.4. 進口冷水溫度：<75℃

4.5. 出口熱水溫度：高于進口冷水溫度30-50℃

4.6. 出口熱水壓力：不超過進口蒸汽壓力的2倍

4.7. 出口熱水流量：1-150t/h

5.規格及性能表

型號	應用管徑	設計進汽壓力 （MPa）	額定蒸汽流量（t/h）	加熱溫升（℃）	熱水流量（t/h）	裝置寬度	裝置長度
SJ-50	Ф57	0.3	0.1～1.0	30～60	1～10	800	200
	Ф57	0.5	0.1～1.5	30～60	1～15	800	200
	Ф57	0.8	0.1～2.0	30～60	1～20	800	200
SJ-80	Ф89	0.3	1.0～2.0	30～60	10～20	1200	300
	Ф89	0.5	1.5～3.0	30～60	15～30	1200	300
	Ф89	0.8	2.0～4.0	30～60	20～40	1200	300
SJ-100	Ф108	0.3	2.0～4.0	30～60	20～40	1500	400
	Ф108	0.5	3.0～6.0	30～60	30～60	1500	400
	Ф108	0.8	4.0～8.0	30～60	40～80	1500	400
SJ-150	Ф159	0.3	4.0～8.0	30～60	40～80	2000	500
	Ф159	0.5	6.0～12.0	30～60	60～120	2000	500
	Ф159	0.8	8.0～15.0	30～60	80～150	2000	500

SJ系列超音速汽液兩相流升壓加熱裝置均可按照用戶提供的數據進行單獨設計和加工

。

6. 應用范圍

  SJ型超音速汽液兩相流升壓加熱裝置可同時實現加熱和升壓的目的，能廣泛應用于電力

、化工、制冷、造紙、生活區、賓館及軍工等行業，以取代龐大的廠房、換熱設備與水泵。如：生水加熱及升壓、采暖熱水、生活熱水的制取及升壓、低壓乏汽回收等。

7. 經濟效果

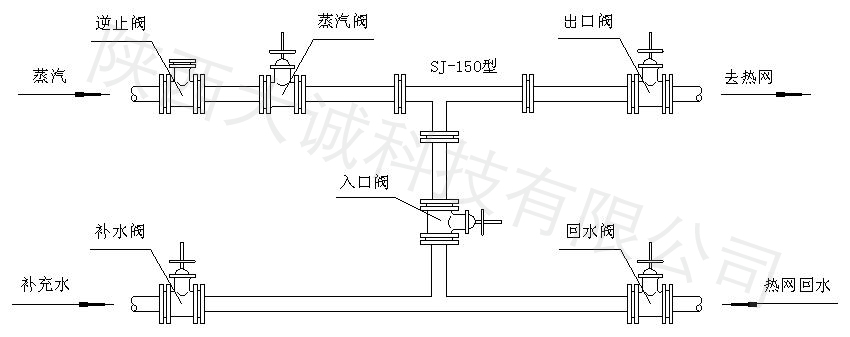

  圖一為采用SJ系列超音速汽液兩相流升壓加熱裝置改造熱網供熱的系統圖

。該系統應用了一臺SJ-150型裝置為供暖區及供應熱水，代替了原供暖系統4個龐大的混合加熱罐及3臺75kW的熱水泵，每年可節電30萬度以上。經過兩年的運行證明，該裝置性能穩定，運行可靠，可同時滿足采暖和熱水供應兩種負荷的要求。

圖一  SJ型超音速汽液兩相流升壓加熱裝置供暖區及供應熱水系統安裝示意圖

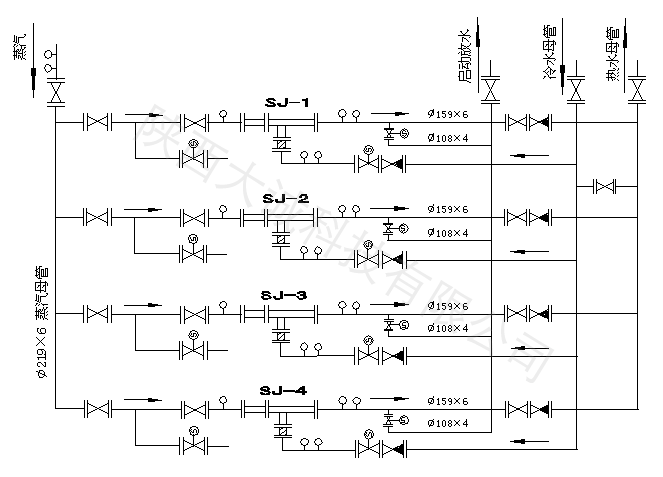

圖二為河南某熱電有限公司2×210MW熱電聯產工程除鹽水系統應用SJ系列超音速汽液兩相流升壓加熱裝置系統示意圖：

冷水進入SJ-150型超音速兩相流升壓加熱器被蒸汽加熱為熱水流出

。為滿足系統實際運行中除鹽水流量的要求，整個系統由4臺并聯組成，其******出口熱水流量可達500t/h。該系統投運三年以來，運行穩定可靠，除鹽水溫度提高了40～60℃，降低了除氧器熱負荷，提高了除氧效果，保證了機組安全運行。

圖二為河南某熱電有限公司2×210MW熱電聯產工程除鹽水系統應用系統示意圖

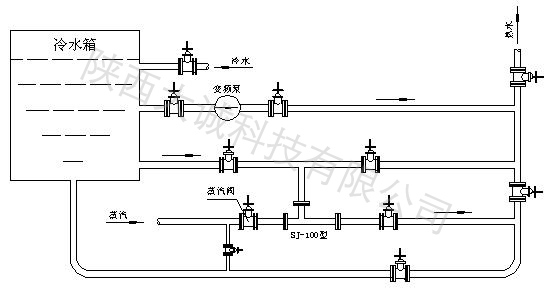

  圖三給出了某電廠家屬區生活熱水升壓加熱系統安裝示意圖

。該系統由一臺SJ-100/0.5型與一臺變頻泵并聯，從水箱中抽取冷水加熱升壓后送出。通過調節SJ-100進汽閥的開度及變頻泵的轉速
